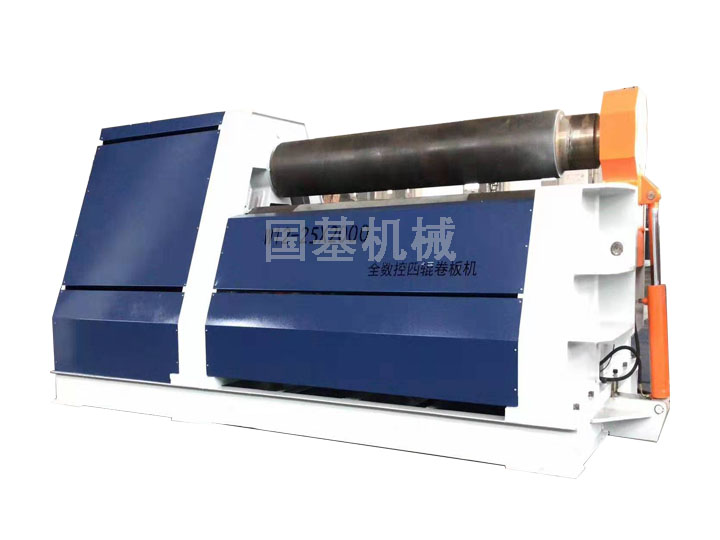

隨著科技的進步，經濟的快速發展，人工成本越來越高。為了有效節約成本，提高效率，便于管理。現在企業在選擇卷板機時，傾向于選擇全自動類型的卷板機。目前，全自動卷板機分為兩種弧線四輥卷板機和斜線四輥卷板機。本節，站長著重于給大家介紹斜線四輥卷板機的結構與性能。

1、工作輥為設備的主要零件，采用42CrMo，粗加工后調質處理，HB241~286，精加工后中頻淬火HRC52-58，按照JB/ZG4289-86軋輥鋼標準，剛度符合(1/700~1/1000)L ,  L指兩側機架中心線之間距離。并嚴格按照工作輥制造的各項標準工藝要求制造,保證其綜合機械性能。

2、底座和機架為設備的主體,采用整體焊接結構，嚴格按工藝退火處理，消除內應力，表面拋丸，有足夠的強度和剛度，保證在滿負荷工作狀態下正常工作。

3、液壓系統

卷板機設備液壓系統需完成以下功能：驅動液壓馬達轉動；驅動油缸使下輥作升降運動；驅動兩側輥作傾斜升降運動；控制傾倒油缸作升降運動。

整個液壓系統設計合理、工作可靠，并配備高精度的吸油和回油過濾器，以保證系統油液的清潔度。系統管路布置整齊、方便操作、動作靈活，保證整個系統無滲漏現象。

4、電氣系統

電氣系統選用Siemens西門子7寸彩色觸摸屏顯示器，并選用Siemens西門子智能型PLC以及相應的輸入、輸出以及存儲模塊組成。電氣系統應具有抗干擾能力強、使用壽命長、抗震、運行穩定等優點。

傳感器采用高精度絕對值位移傳感器，以保證位置精度及實現各輥位置監控，即使在斷電情況下也不會產生數據偏差。強電部分主要元器件均選用名優企業的產品，并具備壽命長、無故障時間長等特點。
